Охранно-пожарная система на IP-технологиях
МЕСТО больше не имеет значения! Теперь любой датчик, любое исполнительное устройство вы можете подключить везде, где только есть сеть, и контролировать отовсюду.
IP-каналами сегодня покрыты не только все офисы, но и вся территория современных городов. Дома, на работе, на улице, - везде можно подключить любое электронное устройство и управлять им из любой точки мира.
Для этого не требуется ни специальных затрат ни специальных устройств. Мониторинг можно осуществлять даже с сотового телефона.
Самые разные типы устройств и датчиков из самых разных мест дома, города или всего мира можно объединить в единый центр контроля и управления.
Расстояния не имеют значения!
Распределенно-сетевая технология намного надежней централизованного принципа контроля
Сетевая архитектура позволяет многократно резервировать и дублировать каналы
"Telepatya" имеет собственную обширную аппаратную индикацию всех контролируемых процессов
СпецЛаб IP-контроллер предназначен для удаленного контроля датчиков и устройств широкого спектра применения
Передача данных осуществляется по протоколу TCP/IP, устройство подключается к локальной сети или напрямую к Интернет
СпецЛаб IP-контроллер универсален в использовании, т.к. обеспечивает работу на любых IP-каналах для любых типов устройств
Применятся как самостоятельно, так и в составе компьютерных сетей
Возможность определения четырех состояний линии датчика: активна, неактивна, короткое замыкание, обрыв
Работа с датчиками с питанием по шлейфу
WEB-интерфейс для управления, настройки и мониторинга через web-браузер
Выбор состояния: нормально-замкнутый или нормально разомкнутый
Основные технические характеристики IP-контроллера
|
|
|
8 |
|
8 |
|
3 |
|
5 Вт |
|
12-15 |
|
155x85x60, возможность крепления на DIN рейку |
|
310 |
|
10 – 90 |
|
0 – 40 |
|
Клеммы под винт; Ethernet 10BaseT/100BaseTX RJ-45 |
|
TCP/IP локальной сети или Интернет |
|
Ethernet, IP, TCP, ICMP, UDP, HTTP, ARP |
|
Подключение до 3 клиентов |
|
Мультипользовательский доступ с аутентификацией на основе пароля |
|
Утилита для настройки в комплекте, удаленное обновление прошивки |
|
GOAL v9, GOALcity Pegal, любые совместимые по SDK |
Назначение контактов и светодиодных индикаторов

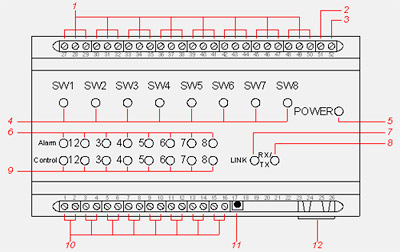

Рис.1 Назначение светодиодных индикаторов IP контроллера Телепатия:
1 - колодки для подключения внешних устройств; каждый канал имеет три контакта, для обеспечения возможности смены активного состояния линии с замкнутого на разомкнутое,
2 - контакт питания +12В,
3 - общий контакт питания,
4 - светодиодные индикаторы состояния линии управления ключами; "горит" для линии в активном состоянии,
5 - светодиодный индикатор питания,
6 - светодиодные индикаторы сигнализации; мигающий светодиод означает, что линия датчика находиться в активном состоянии, горящий сигнализирует об обрыве линии (только для датчиков с четырьмя состояниями),
7 - светодиодный индикатор наличия связи с сетью Ethernet,
8 - светодиодный индикатор приема/получения кадра Ethernet,
9 - светодиодный индикатор состояния линии датчика; горящий светодиод говорит о неактивном состоянии линии датчика,
10 - колодки для подключения линий датчиков,
11 - кнопка аппаратного сброса устройства,
12 - порт Ethernet 10Base-T.
ВНИМАНИЕ! Если ни один из светодиодов Alarm/Control не горит, то для линии с четырьмя состояниями это соответствует обрыву.
Рис.2 Назначение контактов колодки для подключения внешних устройств.
Если необходимо замыкание контактов управляемого устройства по команде пользователя, то его необходимо подключить на 1 и 2 контакт колодки, если необходим обратный эффект (размыкание контактов по команде пользователя), то на 2 и 3.
